产品说明

一、概述

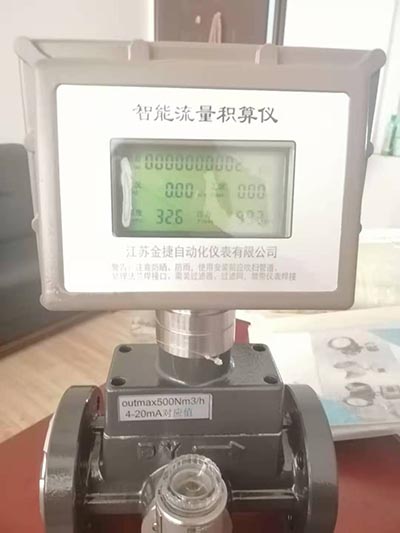

　　JJ-LWGQ系列智能一体化气体涡轮流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字，带清零功能)。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。

　　该类涡轮流量计按照供电方式、是否具备远传信号输出可分为LWGQ-□B型和LWGQ-□C型。

　　LWGQ-□B型：供电电源采用3.2V10AH锂电池(可连续运行4年以上); 无信号输出功能。

　　LWGQ-□C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。

　　二、产品特点

　　1.高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R;

　　2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计;

　　3.具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正

　　4.所有有效数据掉电后保持10年不丢;

　　5.范围度宽，中大口径可达1:20，小口径为1:10;

　　6.结构紧凑轻巧，安装维护方便，流通能力大;

　　7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表;

　　8.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等;

　　9.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

JJ-LWGQ气体涡轮流量计的流量范围：

型号规格	公称通径(mm)	流量范围(m3/h)	始动流量(m3/h)	工作压力(MPa)	安装形式
JJ-LWQ-25A	25(1")	0.7-7	0.6	4.0	法兰(螺纹)
JJ-LWQ-25B		1.5-15	1.0	4.0
JJ-LWQ-25C		3-30	2.0	4.0
JJ-LWQ-40A	40(1.5")	4-40	2.5	4.0	法兰(螺纹)
JJ-LWQ-40B		8-80	3	4.0
JJ-LWQ-50A	50(2")	10-100	3.5	4.0	法兰
JJ-LWQ-50B		15-150	4	4.0	法兰
JJ-LWQ-80	80(3")	15-300	4	1.6	法兰
JJ-LWQ-100	100(4")	20-400	5	1.6	法兰
JJ-LWQ-150	150(6")	50-1000	8	1.6	法兰
JJ-LWQ-200	200(8")	100-2000	20	1.6	法兰
JJ-LWQ-250	250(10")	150-3000	30	1.6	法兰
JJ-LWQ-300	300(12")	200-4000	40	1.6	法兰

注：用户在选型时，应根据管道公称压力、介质最高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。为使流量计的使用性能最佳，流量计的使用流量范围应在(20%～80%)Qmax范围内比较合适。

JJ-LWGQ气体涡轮流量计选型表：

型号					说明
JJ-LWQ-	□	-□	/□	/□	说明
类型	N				气体涡轮流量传感器
仪表口径		25A/B/C			25mm
		40A/B			40 mm
		50A/B			50 mm
		80			80 mm
		100			100 mm
		150			150 mm
		200			200 mm
		250			250 mm
		300			300 mm
传感器材质			N		基本材质，优质铝合金。(最高耐压：1.0MPa)
传感器材质			S		不锈钢材质。(高压防腐型)
特殊结构				A	氧气专用结构(脱油脱脂处理)
特殊结构				B	压缩空气专用结构(高流速设计)
