一体式电磁流量计的接线步骤

来源：作者：发表时间：2025-02-06点击量：

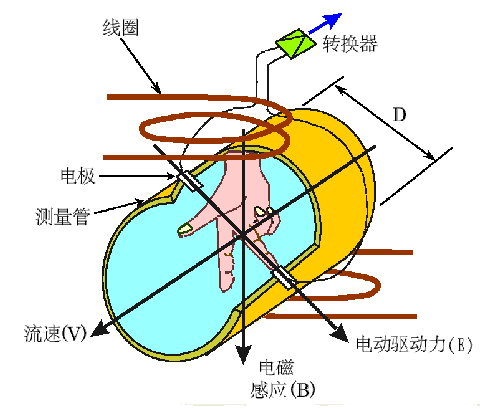

一体式电磁流量计转换器选用新颖励磁方法，使得流量计具有优越的零点稳定性和测量准确度。转换器一方面向电磁流量传感器励磁线圈提供稳定的励磁电流，一起把传感器感应的电动势扩展、转换成标准的电流信号或频率信号，便于流量显现、操控与调理。

一体式电磁流量计的接线步骤如下‌：

1.‌接线前的预备工作‌：

确保电源现已封闭，并拔掉插头，以避免触电危险‌。

预备好所需的接线东西，如螺丝刀等‌。

2.‌接线步骤‌：

翻开接线盒‌：找到并翻开电磁流量计的接线盒，你会看到一些带有英文标识的接线端子‌。

确认接线端子‌：根据需要联接的信号类型（如4-20mA、频率信号等），找到对应的接线端子，如“I+”、“COM”、“P+”等‌。

联接线路‌：运用螺丝刀等东西，将信号线正确地联接到对应的接线端子上。例如，4-20mA信号输出时，正极接“I+”端子，负极接“COM”端子；频率信号输出时，正极接“P+”端子，负极接“COM”端子。

RS485通讯联接‌：假如需要RS485通讯，找到“T+”和“T-”端子进行联接‌。

3.‌信号线和电源线的处理‌：

信号电缆的处理‌：信号电缆要与其它电源电缆严峻分隔，不能敷设在同一根管子内，不能相等敷设，不能绞合在一起，应别离单独穿在钢管内‌。多余的电缆应剪掉并从头焊好接头，电缆进入传感器电气接口时，在端口处做成U型，以避免雨水渗透‌。

电源线的接法‌：电源线应与电源接线盒联接，不得直接接到一体式电磁流量计上。电源线的接线应牢固可靠，不得呈现短路、断路等情况‌。

4.‌测试联接‌：

完成接线后，进行测试以确保全部功用正常工作。检查联接点是否紧固可靠，是否有松动现象‌。

5.‌维护保养‌：

定期检查接线盒内的线路联接情况，确保没有松动或损坏‌。
