蒸汽流量计的安装要求

来源：作者：发表时间：2025-04-03点击量：

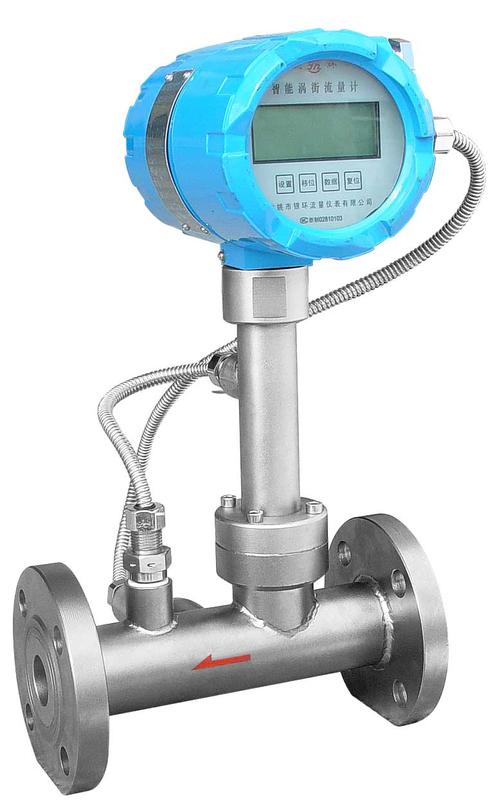

蒸汽流量计的安装要求包含以下几个方面：

1.直管段要求：蒸汽流量计的上下有需要有满足的直管段，以保证测量的准确性。一般上游直管段应不小于10D（D为管道内径），假设安装场所答应，主张上游直管段为20D，下贱为5D。在特别情况下，如传感器安装点的上游有两个90°弯头，上游直管段应不小于25D，下贱直管段应不小于5D；若在不同平面上有两个90°弯头，上游直管段应不小于40D，下贱直管段应不小于5D。

2.配管要求：流量计安装点的上下贱配管内径应与流量计内径相同，以保证流场的均匀性。

3.外部环境要求：蒸汽流量计应安装在避开强电力安装、高频安装、强电源开关安装、高温热源和辐射源的当地，一起要防止湿润和腐蚀性环境。假设有需要安装在室外，应采取防晒、防雨、防雷办法。

4.振动要求：流量计应尽量防止安装在振动较强的管道上。假设无法防止，应在上下贱2D处加设管道紧固安装，并加防振垫。

5.安装方法：蒸汽流量计一般安装在水平管道上，测量气体时，若管道内含少数液体，气体流向应由下向上；测量液体时，液体流向应由下向上，以防止液体分量附加在探头上。

6.其他要求：在安装过程中，应保证流量计的流向标志与管道内流体流向共同，法兰间的密封垫片不能凹入管道内，以防止干扰正常的流量测量。此外，流量计应牢靠接地，不能与强电体系地线共用。

常见的蒸汽流量计类型及其特色：市场上干流的蒸汽流量计包含涡街流量计、差压式流量计（如孔板、均速管和弯管类型）、分流旋翼式流量计、阿牛巴流量计以及浮子式流量计等。每种流量计都有其特定的适用范围和局限性，选择时应归纳考虑被测流体的特性、生产工艺条件、安装环境的限制以及保护需求的难易程度等要素。
