纺织蒸汽流量计结构

       纺织行业中，蒸汽流量计用于计量生产过程中蒸汽的消耗量（如印染、定型等工序的加热蒸汽），其结构需适应纺织车间的蒸汽压力、温度特性（通常为饱和蒸汽或低压过热蒸汽），同时满足精度和稳定性要求。以下是纺织蒸汽流量计的典型结构组成：

       一、传感器单元（核心测量部件）。传感器是直接接触蒸汽并采集流量信号的部分，纺织行业常用的蒸汽流量计（如涡街流量计、孔板流量计）传感器结构如下：

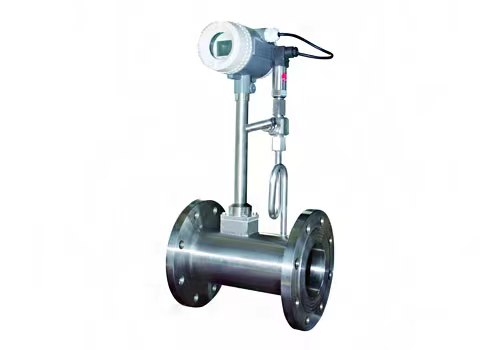

1. 涡街流量计传感器（纺织行业主流）

       表体（测量管）：通常为不锈钢材质（304 或 316），耐高温（≥200℃）和一定压力（≤1.6MPa，适配纺织蒸汽系统），内壁光滑以减少蒸汽流动阻力。管段长度需满足前后直管段要求（前 10D、后 5D，D 为管径），确保流场稳定。

       漩涡发生体：安装在测量管中心，多为柱状或三角柱形（材质与表体一致）。当蒸汽流过时，在发生体两侧产生交替漩涡（卡门涡街现象），漩涡频率与蒸汽流速成正比，通过检测频率可换算流量。

       检测器：紧贴漩涡发生体或测量管内壁，分为压电式或电容式。压电式通过感知漩涡冲击产生的机械振动转化为电信号；电容式通过检测漩涡引起的电容变化输出信号，抗干扰性较强，适合纺织车间可能存在的振动环境。

2. 孔板流量计传感器（经济型）

       孔板：圆形金属板（不锈钢），中心有同心圆孔，安装在测量管内。蒸汽流过孔板时流速骤增、静压下降，通过测量孔板前后的压差（差压信号）计算流量。孔板边缘需锐利，避免磨损影响精度。

       取压口：位于孔板前后的测量管上（一般为角接取压或法兰取压），用于衔接导压管至差压变送器，收集压差信号。

       二、信号处理单元。将传感器输出的原始信号（频率、压差等）转化为流量数据，纺织蒸汽流量计的信号处理单元一般集成在转化器（表头）中，结构包括：

       扩展电路：对传感器输出的弱小电信号（如涡街的mV级信号）进行扩展，滤除纺织车间的电磁烦扰（如电机、设备的杂散信号）。

       运算模块：基于预设算法（如涡街的“频率-流速-流量”公式、孔板的“差压-流速”公式），结合蒸汽的密度、温度、压力参数（需合作补偿功能），核算瞬时流量和累积流量。

       显示面板：多为LCD或LED显示屏，实时显示瞬时流量（单位：m³/h、kg/h）、累积流量（单位：m³、t）、蒸汽温度/压力等参数，便利纺织车间操作人员监控。

       输出接口：配备4-20mA模拟量输出、RS485通讯接口（Modbus协议），可将数据传输至车间PLC系统或动力办理途径，实现蒸汽消耗的自动化核算（适配纺织厂的动力监控需求）。

       三、温度/压力补偿单元（要害附加结构）。纺织蒸汽多为饱满蒸汽，其密度受温度、压力影响明显，若仅靠流速核算流量会发生较大过失，因此需配备补偿单元：

       温度传感器：一般为Pt100铂电阻，刺进测量管内或紧贴管壁，实时检测蒸汽温度，输出电阻信号至转化器。

       压力传感器：装置在测量管的压力接口上，多为扩散硅式，检测蒸汽静压并转化为电信号，传输至转化器。

       补偿算法模块：转化器内置蒸汽密度核算公式（如理想气体状态方程或饱满蒸汽密度表），结合温度、压力信号实时修改流量值，确保计量精度（过失可控制在±1%以内，满足纺织职业计量要求）。

四、辅佐结构

       衔接法兰/螺纹接口：传感器与纺织蒸汽管道的衔接部件，法兰规范需匹配管道公称直径（如DN50、DN80、DN100，适配纺织车间蒸汽管道尺寸），密封面选用耐高温垫片（如金属环绕垫），防止蒸汽泄漏。

       防护外壳：转化器和传感器的外壳多为铸铝或不锈钢，防护等级到达IP65或IP67，可抵挡纺织车间的水汽、粉尘和细微磕碰。

       装置支架：关于大管径流量计（如DN200以上），需配备固定支架，防止管道振动影响传感器测量稳定性。

总结

       纺织蒸汽流量计的结构以“传感器（触摸蒸汽）+信号处理（转化核算）+补偿单元（修改精度）”为中心，其中涡街流量计因无机械磨损、保护量小，适合纺织车间连续工作的蒸汽系统。其结构设计需统筹耐高温、抗烦扰和适配纺织蒸汽参数（中低压、饱满态）的特色，确保计量准确，助力纺织企业控制能耗本钱。
