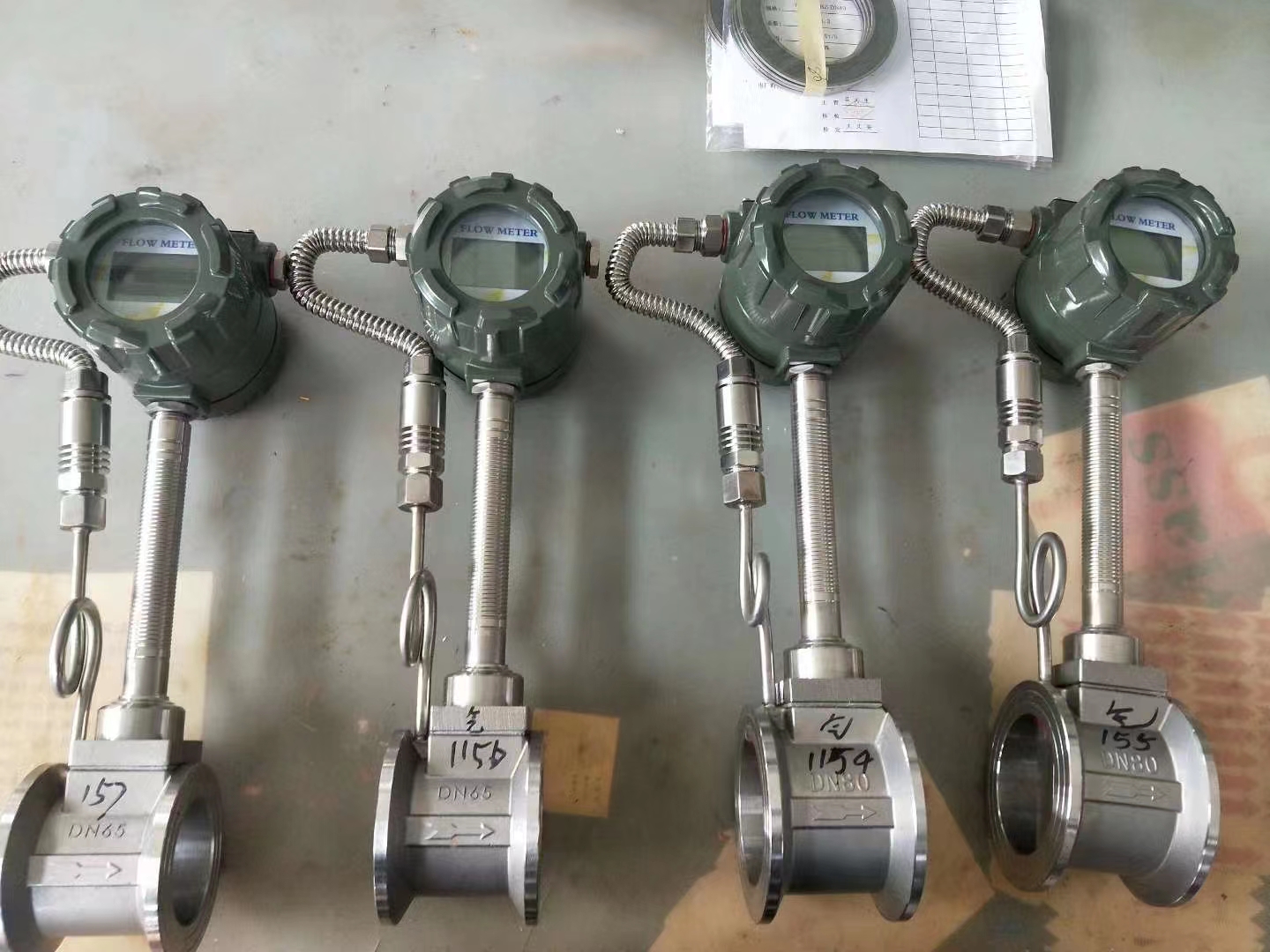

选择温度补偿蒸汽流量计分析

       选择温度补偿蒸汽流量计时，需依据蒸汽类型、工况参数、流量计类型、传感器匹配性、精度与过失控制、装置维护便利性及行业标准与认证等中心要素进行归纳评估，以下为具体分析：

一、明确蒸汽类型与工况参数

1.蒸汽类型：

       o丰满蒸汽：温度与压力一一对应，密度可经过单一参数（温度或压力）补偿核算。若蒸汽中含较多冷凝水（湿蒸汽），需加装汽水分离器，避免湿度影响密度核算。

       o过热蒸汽：温度与压力独立改动，同时补偿温度和压力，不然密度核算偏差极大。

2.工况参数：

       o温度规划：承认蒸汽的高和低温度，选择耐温匹配的传感器。例如，Pt1000适用于-200℃至650℃的温度规划。

       o压力规划：涵盖正常工作压力及动摇规划，压力变送器量程需预留20%裕量。例如，规划压力为1.6MPa时，正常压力为1.0至1.5MPa，可选0至2.0MPa的量程。

       o流量规划：核算大和小流量时，需考虑温压补偿后的实践密度改动对体积流量的影响。

二、传感器与表面的匹配性

1.温度传感器：

       o类型：丰满蒸汽可选Pt100（精度±0.3℃），过热蒸汽建议Pt1000（精度±0.15℃）或热电偶（如K型，适用于>500℃）。

       o装置方位：温度测点需位于流量计下流5D至8D处，刺进深度≥管道内径的1/3（且不小于75mm）。

2.压力传感器：

       o类型：选表压变送器（绝压变送器需已知当地大气压），精度≥0.1%FS，带温度漂移补偿。

       o装置方位：压力取压口位于流量计上游2D至3D处，与温度测点间隔≥300mm，避免互相烦扰。

3.信号类型：

       o优先选择4至20mA模拟信号或HART协议（抗烦扰强），数字信号（如ModbusRTU）需保证通讯速率≥9600bps，推迟<50ms。

       o线缆要求：温度和压力信号与流量信号分开布线，选用屏蔽双绞线（如RVVP2×1.0mm²），避免电磁烦扰。

三、精度与过失控制

1.过失分配：

       o需归纳考虑传感器过失、表面过失、补偿算法过失等，保证总过失在答应规划内。

2.量程比与线性规划：

       o涡街流量计在雷诺数>2×10⁴时线性良好，若低流量对应的雷诺数低于此值，即使补偿后，过失仍会增大。

四、装置与维护便利性

1.一体化规划vs分体式规划：

       o一体化表面：合适空间受限场景，但传感器故障时需整体拆开。

       o分体式表面：维护灵活，可单独替换传感器，但取压管易堵塞，需守时吹扫。

2.防冷凝与排污规划：

       o蒸汽管道需设置斜度（≥3‰），流量计下流加装疏水阀，避免冷凝水积聚。

       o温度传感器套管、压力取压管底部需设排污阀，避免杂质堵塞。

五、行业标准与认证

1.合规性要求：

       o蒸汽计量需符合买卖结算标准（如JJG640-2018《差压式流量计检定规程》、JJG1037-2008《涡轮流量计检定规程》）。

       o用于防爆场合需选Ex认证表面（如ExdIIBT4Gb），并配套本安型温度和压力变送器。

2.校准与验证：

       o温压补偿系统需整体校准（如经过标准表法或称重法），保证补偿后质量流量过失符合要求。

       o守时验证补偿参数（如每年一次），检查压力变送器零点漂移、温度传感器线性度等。
