污水电磁流量计的设计

来源：作者：发表时间：2024-12-30点击量：

污水电磁流量计根据法拉第电磁感应定律工作，当导电液体通过磁场时，笔直于磁场方向的感应电动势会产生一个电压信号，该信号与液体的流速成正比。因此，通过测量该电信号可以确定液体的流速和流量。

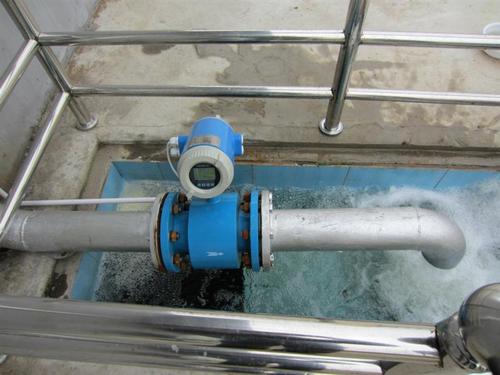

一、设置方位。污水电磁流量计的设置应考虑以下三个方位：

泵的出水管：流量计应设在泵的出水管上，而不能放在抽吸泵的吸水管上。

管道满流管方位：为避免空气气泡影响测量结果，流量计应设在管道满流管方位。

管道直管段上：流量计应设在管道直管段上，假设上游存在锥角不大于15°的减缩管，可视为直管。

二、、结构规划。污水电磁流量计的结构规划需考虑以下要素：

上下贱阀门与旁通：电磁流量计上下贱应设阀门，一起设旁通便于维修。假设管径较大，则应考虑设柔性接头。

支墩设置：阀门、柔性接头下面应考虑设支墩，但流量计下不设支墩。

直管段长度：通径1000mm以下的仪表，其上游直管段长度应不小于5DN（DN为公称通径），下贱直管段长度应不小于2DN（均从电极中心开端核算）。通径大于1000mm时，按制造商规矩。

法兰与井壁距离：法兰面与平行法兰的井壁间笔直距离需符合规范要求，如DN50~DN300应不小于400mm，DN350~DN1000应不小于600mm，DN1100~DN1800应不小于800mm。

管底与井底距离：管底距井底距离也需符合规范要求，如DN15DN40应不小于150mm，DN50DN300应不小于300mm，DN350DN1000应不小于400mm，DN1100DN1800应不小于500mm。

井内规划：阀门和流量计以及柔性接头应根据距离远近独自或许兼并设阀门井和流量计井。井内设集水坑，接排水管将井内积水排入厂区排水管网。管道和井壁间应留满足的安装和检修空间，一般不该小于700mm。
