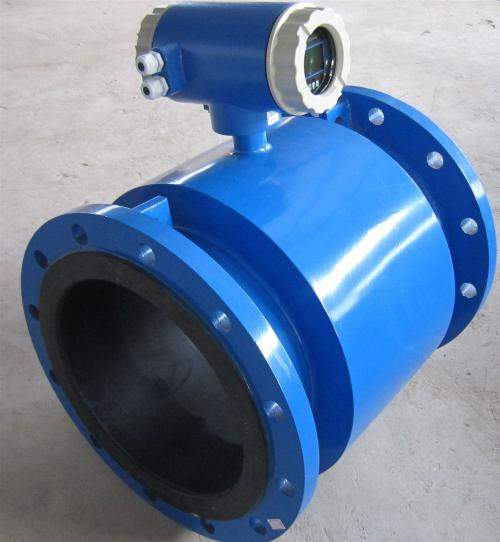

智能型一体式电磁流量计的接线办法

来源：作者：发表时间：2025-03-05点击量：

智能型一体式电磁流量计的接线办法一般遵循特定的进程和规则，以下是一般性的接线经验：

一、接线前预备

确认电源类型：智能型一体式电磁流量计常用的电源类型有AC220V（交流220伏）等，请保证您所接入的电源与流量计要求的电源类型相匹配。

查看接线端子：翻开流量计的接线盒外壳，查看内部接线端子是否无缺，无损坏或松动现象。

二、接线进程

1.接入电源：将AC220V前方接入流量计的“L”端子。将零线接入流量计的“N”端子。

2.联接输出信号：假定流量计装备为4-20mA信号输出，将正极接入“I+”端子，负极接入“COM1”端子。假定装备为其他类型的信号输出（如频率信号），请参照流量计的详细说明书进行联接。

3.联接报警输出（如适用）：上限报警输出接入“AH”端子，报警地接入“COM2”端子。下限报警输出接入“AL”端子，报警地相同接入“COM2”端子。

4.联接通讯接口（如需求RS485通讯）：将RS485通讯的正极接入“T+”端子，负极接入“T-”端子。

5.安装保险丝（如装备）：在外表电源线上安装恰当额定电流的保险丝，以保护电路免受过载危害。

三、接线留神事项

1.保证正确接线：在接线进程中，要保证每个端子都正确联接，避免接错或漏接导致流量计无法正常工作。

2.留神电源极性：在接入电源时，需要留神前方和零线的极性，避免接反导致电路损坏。

3.运用适合电缆：选择适合流量计要求的电缆进行联接，保证电缆的质量和功用满意运用需求。

4.坚持接线规整：在接线完成后，将剩余的电缆整理好，避免杂乱无章影响美丽和平安性。

四、接线后查看

1.查看接线是否健旺：保证悉数接线都健旺可靠，无松动或掉落现象。

2.通电查验：在确认接线无误后，给流量计通电进行查验，查看其是否能正常工作并闪现正确的流量数据。

请留神，不同品牌和类型的智能型一体式电磁流量计在接线方面或许存在差异。因此，在进行接线操作之前，请仔细阅读并遵循流量计的运用说明书和接线图进行操作。假定遇到任何问题或不确定的当地，请及时联络流量计的生产厂家或专业修补人员寻求帮忙。
