转子流量计原理

来源：作者：发表时间：2025-04-15点击量：

转子流量计是根据节约原理测量流体流量的，可是它是改动流体的流转面积来保持转子上下的差压安稳，故又称为变流转面积恒差压流量计，也称为浮子流量计。

在一根由下向上扩展的垂直锥管中,圆形横截面的浮子的重力是由液体动力承受的,浮子可以在锥管内自在地上升和下降。在流速和浮力效果下上下运动，与浮子分量平衡后，经过磁耦合传到与刻度盘指示流量。一般分为玻璃和金属转子流量计。金属转子流量计是工业上常用的，关于小管径腐蚀性介质通常用玻璃质料，由于玻璃质料的本身易碎性，关键的控制点也有用全钛材等宝贵金属为质料的转子流量计。

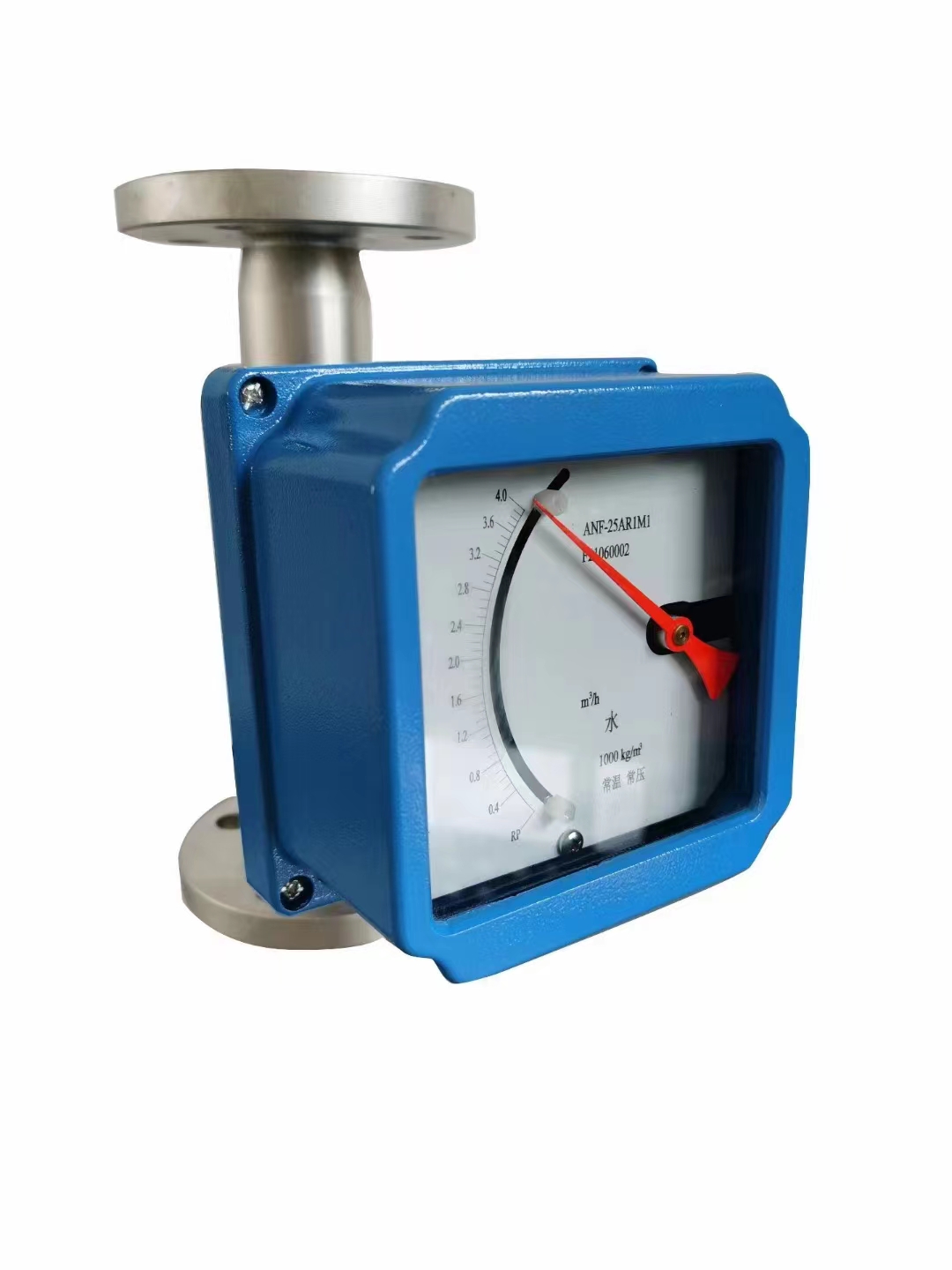

转子流量计是根据浮子方位测量的一种变面积流量仪表.采用全金属结构,Modular概念规划,其压损小,量程比大(10:1),安装保护方便,可广泛用于杂乱,恶劣环境及各种介质条件的流量测量与进程控制中。

‌转子流量计的工作原理根据变面积原理，经过测量流体经过锥形管和转子之间的环形缝隙发生的压力差来工作。‌当流体流过锥形管和转子之间的环形缝隙时，由于节约效果，转子会遭到向上的力，这个力与转子在流体内的分量相平衡。跟着流量的增加，压力差增大，转子上升，环形缝隙增大，节约效果削减，压差减小，直到压差又等于转子在流体内的分量时，转子中止上移。同理，流量减小，转子下降。‌

转子流量计的结构包含：一个锥形管和一个可以在管内自在移动的浮子。‌浮子的重力由液体动力承受，浮子可以在锥管内自在地上升和下降。浮子的方位与流体的流量成正比，经过磁耦合传到与刻度盘指示流量。

‌转子流量计的特色包含：测量规模宽、压力丢掉小、反响快，适用于洁净的流体和小流量的测定。‌其量程比可以到达10:1，适宜用于需求高准度测量的场合。此外，转子流量计易于安装和保护，适宜各种工业使用。
