智能旋进旋涡流量计

产品名称
智能旋进旋涡流量计
产品型号
公司名称
江苏金捷自动化仪表有限公司
免费热线
18915185465
QQ报价
点击咨询

产品说明

公称通径：DN15-DN200（大于DN1600的口径也可以做）

被测介质：天然气，空气，氮气，沼气等

基本误差：±1.0%，±1.5%，

工作压力：≦6.3 MPa

被测介质温度：＜80℃

直管段要求：上游0-5D，下游0-3D

供电电源：锂电池和24V DC

显示：8位LCD显示瞬时流量、累积流量

输出信号：（1）4-20mA DC流量信号（2）符合HART协议的输出信号

防爆性能：本安型IbIICT5

防护性能：IP65

一、概述

智能旋进旋涡气体流量计采用*新微处理技术，具有功能强、流量范围宽、

操作维修简单，安装使用方便等优点，主要技术指标达到国外同类产品先进水平。*应用于石油、化工、电力、冶金、煤炭等行业各种气体、液体计量。

二、主要特点

1、内置式压力、温度、流量传感器具备多种补偿方式可供用户选择，安全性能高，结构紧凑，外形美观。

2、就地显示温度、压力、瞬时流量和累积总量。

3、采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。

4、特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失，可*性保存。

5、整机功耗极低，能凭内部电池长期供电运行，是理想的无需外电源就地显示仪表。

6、防盗功能可靠，具有密码保护，防止参数改动。

7、具备两线制和三线制4～20mA标准电流信号输出，脉冲输出和RS485接口。

本系列产品执行国家JJG198-94《速度式流量计检定规程》Q/320831AHH003-2004 《HLUX系列智能旋进旋涡气体流量计》企业标准。

本系列产品经*仪器仪表防爆安全监督部（NEPSI）检定认可，符合国家标准 GB3836.1-2010、GB3836.2-2010有关规定。隔爆型防爆标志为ExdⅡCT6。

三、主要技术参数

1.标准状态条件：P=101.325kPa，T=293.15K 2.使用条件：

环境温度：-30～+60℃

介质温度：-20～+80℃

相对温度：5%～95%

大气压力：86KPa～106KPa

四.电气性能指标

工作电源：外电源：+24VDC

内电源：3.6V锂电池；

整机功耗：外电源，＜1W

内电源：＜0.3mW，

输出方式：脉冲信号

4～20mA电池信号：对应流量0～Qmax，20mA对应流量可由用户自己设定。

RS485通讯：可传输瞬时流量、累积流量、压力和温度参数。

流量范围表

表1、液体与气体(单位：m3/h)

通径（DN）	液体流量范围（m3/h）	输出频率范围（Hz）	气体流量范围（m3/h）	输出频率范围（Hz）
15	1.2～6.2	90～900	5～25	265～2640
20	1.5～10	40～396	8～50	218～1982
25	1.6～16	32～325	10～70	172～1420
32	2～20	20～250	15～150	130～1350
40	2.5～25	13～130	22～220	115～1147
50	3.5～35	9～93	36～320	96～854
65	6～60	8～82	50～480	61～583
80	10～100	6～65	70～640	45～417
100	15～150	5～50	130～1100	43～367
125	25～250	5～47	200～1700	33～290
150	40～400	4～40	280～2240	27～221
200	80～800	3～33	580～4960	24～207
250	140～1400	3～26	970～8000	20～171
300	200～2000	2～22	1380～11000	17～136

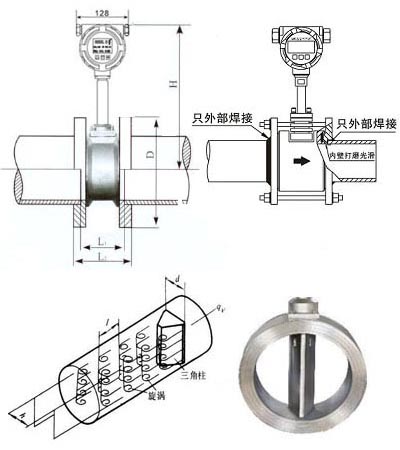

外形尺寸图

通径

（DN）

（mm）

360

365

370

375

383

100

390

100

125

400

125

145

470

150

165

500

200

196

580

250

235

650

300

255

700

安装示意图

注意事项

图例

1、扩管的安装

对于小口径大流量，必须扩管安装，同时保证流量计的前直管段≥15D，后直管段≥5D

2、缩管的安装

对于大口径小流量，必须缩管安装，同时保证流量计的前直管段≥15D，后直管段≥5D

3、弯管的安装

如果流量计的前端有90°弯头或T型接头，要保证流量计的前直管段≥15D，后直管段≥5D

4、同一平面两个弯管的安装

如果流量计的前端有两个90°弯头，要保证流量计的前直管段≥20D，后直管段≥5D

5、不同平面两个弯管的安装

如果流量计的前端有两个90°弯头，要保证流量计的前直管段≥25D，后直管段≥5D

6、调节阀的安装

如果流量计前后需要安装调节阀，要保证流量计的前直管段≥25D，后直管段≥5D

l产品选型表

JJ-LUGB

涡街流量计

口径

（mm）

DN10~DN50 (法兰式、卡箍式、螺纹式、对夹式）

DN50~DN150 (对夹式、法兰式）

100

DN100~DN300（法兰式、对夹式）

300

DN300以上为插入式

安装方式

对夹式

法兰连接式

插入式

补偿方式

无

无补偿

温度压力补偿

单温度补偿

单压力补偿

测量介质

液体

气体

蒸汽

温度范围

常温型（120℃以下）

高温型（250℃以下）

压力等级

常压～1.6MPa

2.5MPa

4.0MPa

本体材质

碳钢

304不锈钢

316不锈钢

供电方式

两线制DC24V 4～20mA

两线制DC24V 4～20mA+HART协议

电池供电

附加选项

RS485 MODBUS通讯协议

脉冲输出

防爆（ExII CT6）

标签：智能旋进旋涡流量计，、蒸汽涡街流量计、
