蒸汽涡街流量计装置直管段要求及结构解析

来源：作者：发表时间：2025-06-17点击量：

蒸汽涡街流量计作为一种常用的流量测量仪表，在工业领域具有广泛的运用。为保证其测量准确性和稳定性，装置过程中的直管段要求至关重要。同时，了解其结构也有助于更好地运用和保护涡街蒸汽流量计。

一、蒸汽涡街流量计装置直管段要求

在装置蒸汽涡街流量计时，直管段的要求主要是保证流体在经过流量计时处于稳定的流态，从而取得准确的测量成果。具体要求如下：

1.上游直管段长度：为保证流体在进入流量计时已达到充分发展的湍流状态，通常要求涡街流量计上游管道长度应有不小于10倍管道直径（10D）的等径直管段。若装置场所允许，建议上游直管段为20D，下游为5D，以进一步保证测量精度。

2.配管要求：装置点的上下游配管的内径应与流量计内径相同，保证流体在经过流量计时不会产生流速和流向的改动。同时，流量计应水平装置在管道上（管道倾斜度在5°以内），以保证流体在管道中的均匀分布。

3.流向要求：流量计装置时，其轴线应与管道轴线同心，流向也要共同，以保证测量成果的准确性。

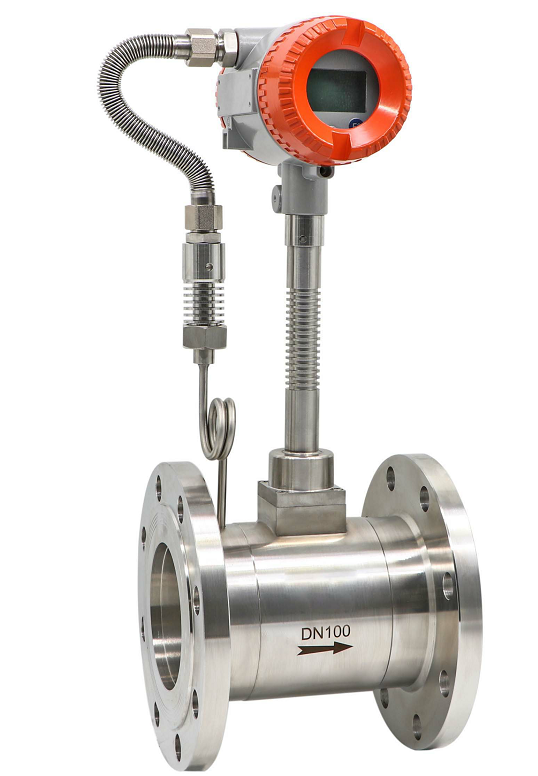

二、涡街蒸汽流量计结构

涡街蒸汽流量计主要由传感器和转换器两部分组成，其结构特点如下：

1.传感器部分：

*旋涡产生体：通常采用三角柱形或其他形状的旋涡产生体，固定在传感器内部。当流体流过时，会在旋涡产生体两边产生替换的旋涡。

*检测元件：装置在传感器壳体上，用于检测旋涡信号。这些元件可所以热敏、压电、应变等类型，能够将旋涡信号转换为电信号输出。

2.转换器部分：

*信号处理电路：接纳检测元件的输出信号，进行扩大、滤波和整形处理，以提取有效的旋涡频率信号。

*流量核算与输出：根据旋涡频率信号核算出流体流量，并将成果以标准信号（如4-20mA电流信号或脉冲信号）输出，供控制系统或数据记录设备运用。

三、涡街蒸汽流量计的工作原理

涡街蒸汽流量计的工作原理根据卡门涡街原理。当流体流经旋涡产生体时，会在其两边产生替换的旋涡列。这些旋涡的频率与流体流速成正比，因此能够经过测量旋涡频率来推算出流体流量。转换器部分则将检测到的旋涡频率信号转换为电信号，并进行处理与核算，终究输出流体流量的测量成果。

总之，了解蒸汽涡街流量计的装置直管段要求及其结构对于保证测量准确性和稳定性至关重要。在实际运用中，应严格依照要求进行装置和操作，以取得可靠的测量成果。
