产品说明

概述

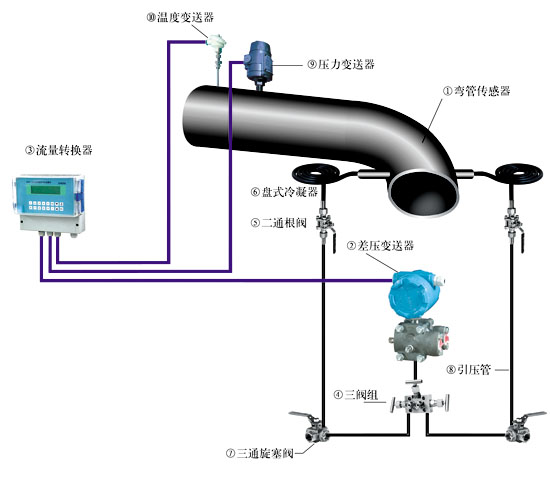

JJ-WG弯管流量计安装在工业管道的自然拐弯处或水平直管上，无附加压力损失、测量重复性好，适用于工作压力低、介质温度高、介质脏污、机械振动强、流量大等流体工况复杂的场合。

原理

流体在某一温度某一压力的条件下流过一个管道，当其流经转弯时，该流体将做相应的圆周旋转运动。根据流体强制旋流理论，流体在管道内作圆周运动与固体在空间状态下作圆周运动类似，因此流体必然会产生惯性离心力，该离心力的大小与流体的流速、流体的密度以及作圆周运动的曲率半径（也就是弯管传感器的曲率半径）等因素有关。

由于弯管传感器曲率半径是已知的，流过弯管传感器的流体密度又可通过对流体的温度、压力等参数的测定利用主机的计算机准确地求得，因此在弯管传感器上产生的离心力的大小就只是流体流速的函数。只要测出离心力的大小，就可测出流体在管道内的流速，将流速乘以管道的截面积和流体的密度，流体的流量即可计算确定。其计算关系如下：

式①给出了流过弯管流体的平均流速和差压值的函数表达式：

V=a[（P1-P2）/ρ]β--------①

其中：V--－流体的平均流速；

a--－综合流量系数，a＝f（弯管弯径比、雷诺数、介质动力粘度、管道粗糙度等），其中尤以弯径比的影响***为重要:

P1-P2-----弯管内、外侧压力差；

ρ----流体的密度；

β----指数；

计算出平均流速V,就可得出计算流量的函数表达式:

Q=S*V*ρ-----------②

式中：

S ----弯管横截面积；

V--－流体的平均流速；
