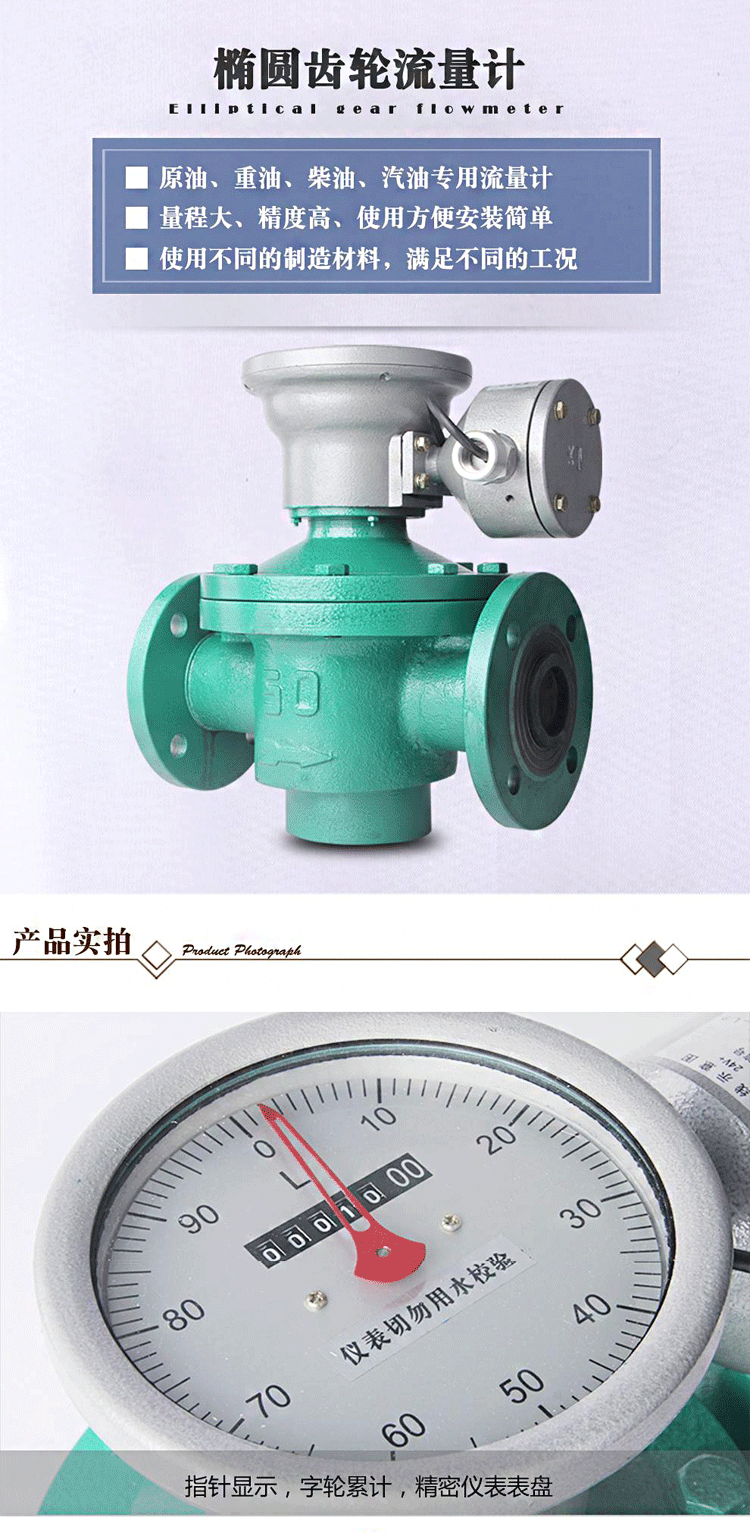

JJ-LC型椭圆齿轮流量计流量信号（即椭圆齿轮的旋转速度n）的显示，有就地显示和远传显示两种。

就地显示将齿轮的转动通过一系列的减速及调整转速比机构之后，直接与仪表面板上的指示针相连，并经过机械式计数器进行总量的显示。

远传显示主要是通过减速后的齿轮带动*磁铁旋转，使得弹簧继电器的触点以与*磁铁相同的旋转频率同步地闭合或断开，从而发出一个个电脉冲远传给另一显示仪。

测量原理：

JJ-LC型椭圆齿轮流量计是液体在流量计种流动，在进出口两端会形成差压，在流量计种的椭圆齿轮在轴上不停的旋转，齿轮间的空隙将充满液体，液体随齿轮的旋转被排出，齿轮的转数和流量值成正比关系，测出椭圆齿轮的转数即可得到流量值。

分类及广泛应用：

JJ-LC型椭圆齿轮流量计适用柴油、汽油、航空油、润滑油的计量，可配合HC系列流量积算仪进行定量控制，该系列流量计主要应用于石油、化工、油脂制品等行业。

1、JJ-LC型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量。

2、JJ-LC型铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量。

3、JJ-LC型不锈钢椭圆齿轮流量计，广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量。

椭圆齿轮流量计主要特点：

1、流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。

2、粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。

3、计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体（固体颗粒会将齿轮卡死，以致无法测量流量）。如果被测液体介质中夹杂有气体时，也会引起测量误差。

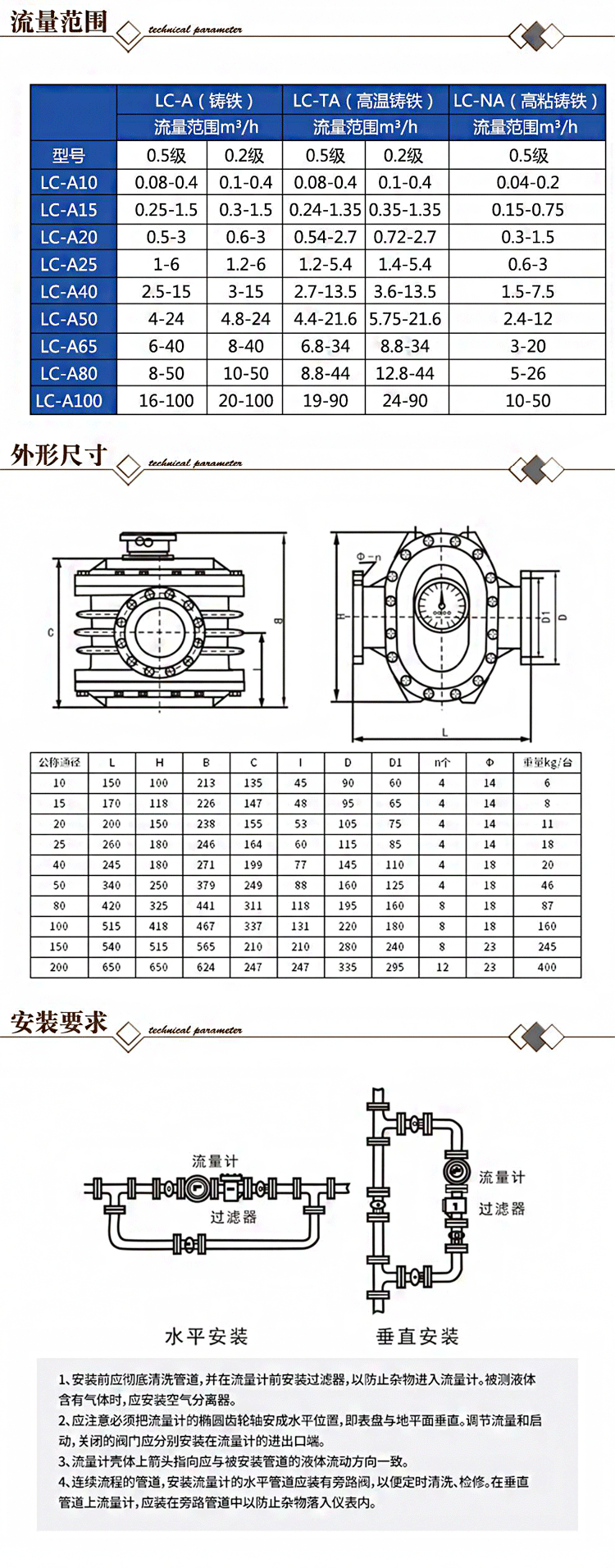

椭圆齿轮流量计技术参数：

1、本安防爆：ExiaⅡCTSdⅡBT4 ；

2、连接方式：法兰连接:DN10～DN200；

3、安装方式：水平、垂直；

4、口径系列：DN10，15，20，25，40，50，80，100；
