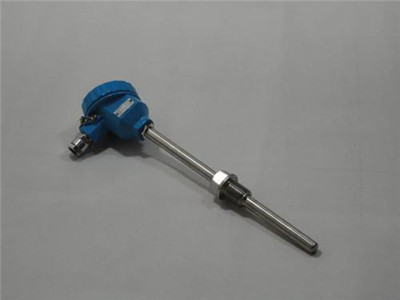

一体化温度变送器接线办法

来源：作者：发表时间：2024-12-17点击量：

一体化温度变送器的接线办法主要分为二线制和四线制两种‌。二线制温度变送器的输出信号和电源共用一根两芯电缆，而四线制温度变送器的电源用一根两芯电缆，输出信号用另一根两芯电缆。‌1

二线制温度变送器的接线办法

1.‌输入信号为热电偶时‌：运用与测量热电偶对应的补偿导线，冰筒容器内坚持冷端温度为0℃。通过毫伏信号发生器模仿热电偶信号，测量温度变送器输出的4-20mA信号，计算出变送器的测量精度。

2.‌无参考端温度主动补偿时‌：在变送器输入端放置一个温度计，测得冷端温度值，由分度表查得此温度电势值Eω，再根据热电偶分度表的电势值E0，由毫伏信号发生器输出(E0-Eω)值，模仿热电偶的输出，测量热电偶温度变送器4-20mA电流输出值，计算变送器的测量精度。

四线制温度变送器的接线办法

关于铂电阻温度计校验接线，热电阻信号需选用三线制接入温度变送器以取得很高的测量精度。三线制要求三根导线的原料、线径、长度一致且工作温度相同，使三根导线的电阻值相同。通过导线L1、L2给热电阻施加鼓励电流I，测得电势V1、V2、V3，导线L3接入高输入阻抗电路，IL3=0。

接线注意事项

1.保证导线的原料、线径、长度一致‌：这有助于减少测量差错，进步精度。

2.坚持冷端温度安稳‌：在实验室测量和温度变送器生产厂出厂校验时，坚持冷端温度为0℃可以消除测量过程中冷端温度变化引起的差错。
