金属管转子流量计工作原理

来源：作者：发表时间：2025-04-16点击量：

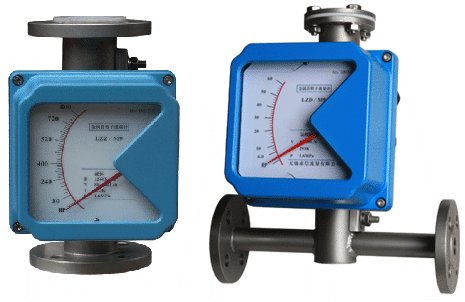

金属管转子流量计，又称金属浮子流量计，是一种依据变面积测量原理的流量仪表，其金属管转子流量计工作原理结合了流体力学平衡与机械结构转化，以下是具体解析：

金属管转子流量计主要由以下部件构成：

1.锥形测量管。内径自下而上逐步扩展的笔直锥形管，是流体活动的中心通道。锥形规划使流体在活动时发生安稳的静压力散布，推进浮子上下移动。

2.浮子（转子）。置于锥形管内的要害元件，原料为轻质金属或特别合金，密度小于被测流体。浮子形状多样（球形、锥形、槽形），其直径与锥管内径匹配，确保在不同流量下安稳平衡。

3.磁耦合体系。浮子内置磁钢，与表头内的磁钢或传感器通过磁场耦合。浮子方位变化时，磁场作用将机械位移转化为电信号或可视化读数。

4.表头与闪现设备。就地型：装备刻度盘和指针，直接闪现流量值。远传型：集成数字闪现屏，支持4-20mA或0-10mA信号输出，便于远程监控。

金属管转子流量计工作原理详解：

1.流体力学平衡进程：

（1）流体流入：被测流体从锥形管下端流入，冲击浮子并对其发生向上的动压力。

（2）受力分析：浮子受三个力作用：

§动压力：流体活动对浮子的推力，与流速平方成正比。

§浮力：流体对浮子的阿基米德浮力，与流体密度和浮子体积相关。

§重力：浮子本身的重力，方向向下。

（3）平衡情况：当动压力与浮力的合力等于重力时，浮子安稳于某一高度。此时，浮子与锥管间的环隙面积（流转截面积）与流量成正比。

2.信号转化与输出：

（1）磁耦合传递：浮子内置磁钢通过非触摸式磁耦合驱动表头指针或传感器。

（2）刻度对应：表头刻度依据浮子高度与流量的线性或非线性联系（取决于锥管视点）预先校准。

（3）智能远传：部分类型通过MCU处理信号，完结数字闪现、累积流量核算及远程传输。
