金属管转子流量计的气流速率与流量关系解析

来源：作者：发表时间：2025-05-26点击量：

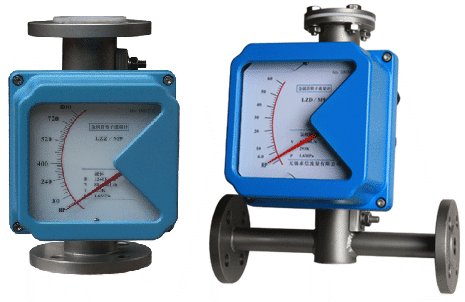

金属管转子流量计经过锥形管与转子的相互作用完成流量测量。当流体从锥形管下端流入时，对转子发生作用力，使其悬浮在某一高度。转子的平衡方位高度与流量成直接对应联系，即流量越大，转子停留方位越高。

一、关键定论：

1.流量与流速成正比：在管道截面积恒定时，流速增加会导致流量线性增长。

2.量程比与测量规模：标准型流量份额达10:1，特殊型可扩展至20:1，覆盖从0.03m³/h（空气）到4,000m³/h（空气）的广泛规模。

二、应用场景与选型建议

1.适用领域：石油化工（原油、化工原料测量）；水处理（原水、废水流量监控）；医药（药液精密配比）；环保（废气排放监测）；

2.选型关键点：

（1）介质特性：腐蚀性介质需选不易腐型（如内衬PTFE）。

（2）流量规模：确保工况流量在量程的30%–70%以确保准度。

（3）装置条件：笔直装置，倾斜度≤5°，流体自下而上活动。

（4）不易爆需求：易燃易爆场合需选本安型（ExiaIICT6）或隔爆型（dⅡCT6）。

三、维护与注意事项

1.定期清洁：小口径外表对浮子洁净度灵敏，需定期清理磁性杂质。

2.脉动按捺：若上游有往复泵或调节阀，需加装缓冲罐或选配阻尼装置。

四、总结

金属管转子流量计经过转子位移与流量的物理对应联系，结合Q=V×A的流体力学原理，完成了对气流速率与流量的精准测量。其宽量程比、高准度（±1.0%）及不易腐蚀特性，使其成为工业流程控制中的核心外表。选型时需综合考量介质特性、流量规模及工况条件，以确保测量准确性与设备寿数。
