金属管浮子流量计装置要求

来源：作者：发表时间：2025-04-22点击量：

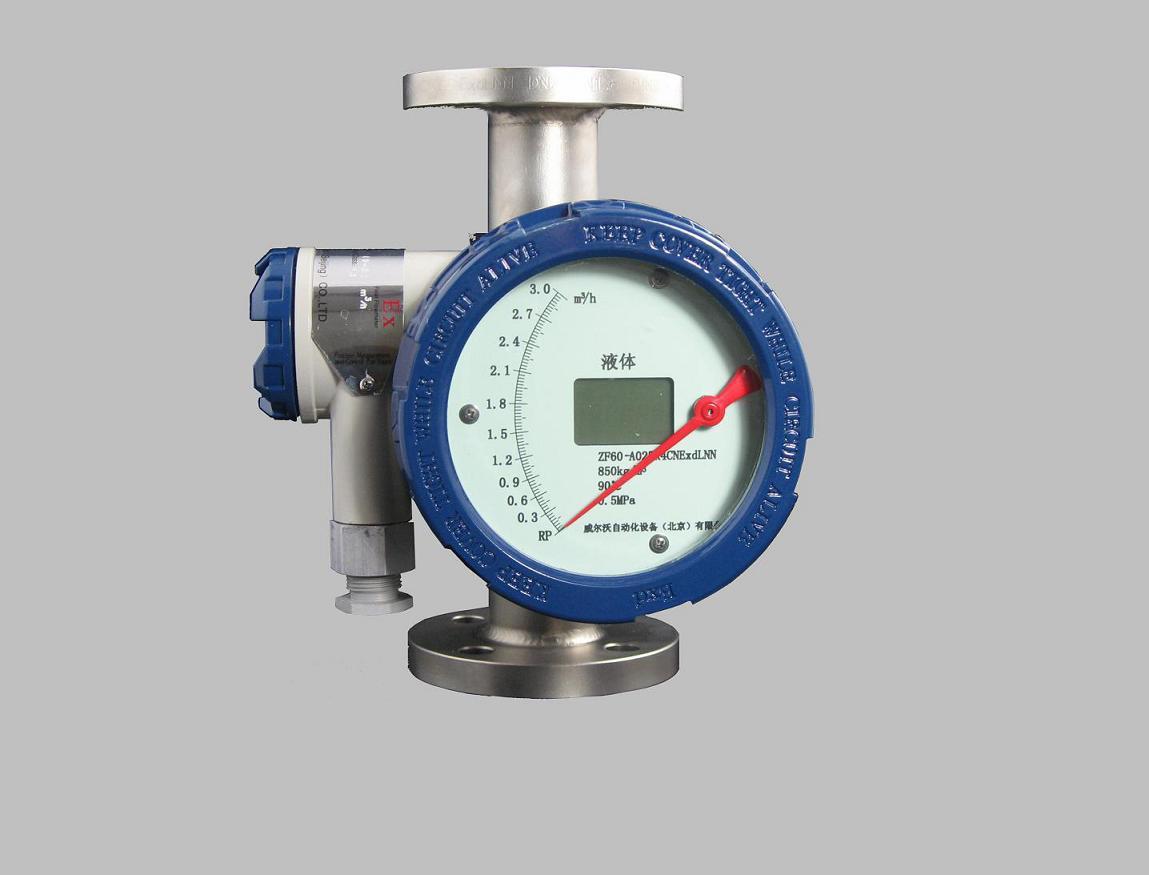

金属管浮子流量计的结构组成：流量检测元件由一根自下向上扩大的笔直锥形管和一个沿锥管轴上下移动的浮子组成。被测流体从下向上经过锥管和浮子构成的环隙时，浮子上下端发生差压，构成浮子上升的力。

金属管浮子流量计的装置需遵从笔直度、直管段、旁路设置等关键要求，以保证测量准度和安稳性。

1.笔直装置与管道支撑。

流量计有需要笔直装置（倾斜度不超过2°），流体自下而上流动；水平装置需保证水平夹角≤2°。管道法兰需与流量计法兰同轴且平行，并支撑管道以减少振动和轴向负荷。

2.直管段与管道清洁。

进口需有5倍管径长度的直管段，出口需250mm直管段。新装管道需提前吹扫，防止焊渣阻塞外表。

3.旁路与阀门设置。

应加装旁路管道和阀门，便于检修和清洗。控制阀应装置在流量计下流，保证介质充满管道。

4.过滤与介质处理。

含铁磁性物质时，需装置磁过滤器；含固体杂质时，在阀门和直管段间加装过滤器。高温或易结晶介质需选用夹套型，并采纳隔热办法。

5.特别工况要求。

（1）气体测量：出口防止直接排放大气，需装置阀门保持压力；管道压力需≥5倍流量计压损。

（2）PTFE面料外表：法兰螺母需对称均匀拧紧，防止面料变形。

其他注意事项：

1.环境与维护。

防止阳光直射液晶屏或高温环境（≥65℃）影响锂电池寿数。定期清洗浮子和管道，防止杂质影响准度。

2.电气与防护。

隔爆型外表需断电后操作；远传型需防止电磁搅扰。

经过以上办法，金属管浮子流量计可适应石油、化工、水处理等杂乱工况，保证长期安稳运行。
