金属管浮子流量计怎么读数？

来源：作者：发表时间：2025-05-07点击量：

金属管浮子流量计通过浮子在锥形管中的高度反映流量巨细，读数时需结合浮子形状、刻度单位及稳定性归纳判别。金属管浮子流量计具体读数过程：

1.观察浮子位置：

锐边圆柱形浮子：读数时以浮子大横截面（上切面）与刻度线对齐位置为准。

球形浮子：读取浮子中心线对应的刻度值。

稳定性要求：确保浮子无晃动，液面平稳后再读数，避免过失。

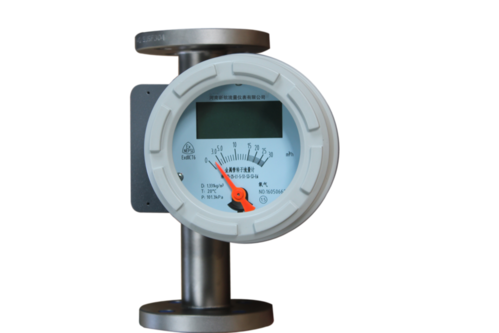

2.读取指针式表盘：

指针位置：视线垂直于表盘，读取指针指向的刻度值。

单位确认：留意表盘标示的单位（如m³/h、L/min），结合量程规划判别读数有效性。若指针超出量程，需检查流体流量或流量计故障。

3.数字式闪现屏读数：

直接读取：液晶屏闪现瞬时流量、累计流量等数据，部分类型支撑通过按钮切换闪现方式。

准度与单位：重视闪现的测量准度（如±1%）及单位，确保数据准确性。

金属管浮子流量计关键留意事项：

1.装置标准：

垂直装置：流体自下而上活动，垂直度过失需小于2°，水平装置时倾角不超过2°。

直管段要求：入口处需有5倍管径的直管段，出口处需有250mm直管段，以削减流体扰动。

2.介质处理：

杂质过滤：含固体颗粒或铁磁性物质的介质需加装过滤器，避免浮子卡滞。

气体测量：确保管道压力不小于5倍流量计压力损失，避免浮子振动。

3.环境与维护：

避免烦扰：远离强磁场环境，避免磁耦合传动受影响。

定时检查：校验浮子、传感器及密封件情况，清洗管道内壁沉积物。

常见问题处理

1. 浮子卡滞：

原因：杂质沉积、安装倾斜或仪表老化。

解决：拆卸清洗浮子及管道，校正安装角度，必要时更换部件。

2. 指针抖动：

轻微抖动：介质波动引起，可增加阻尼装置。

剧烈抖动：检查介质压力、温度是否稳定，或流量是否超出量程。

3.读数异常：

超出量程：确认流体流量是否过大，或流量计是否故障。

无显示：检查电源、接线及显示屏状态，重启或更换线路板。
