分体式电磁流量计接线方法以及图解

来源：作者：发表时间：2022-03-10点击量：

分体式电磁流量计的感应信号电压很小。所以流量计必须有良好的接地。一般流量计都配有接地环是为了通过液体接触建立液体接地，而且也起到保护内衬的作用。使得传感器的基准电位、转换器/放大器的基准电位都与被测液体电位相同,也与地电位相同,减少噪声对测量结果的影响。

电磁流量计一定要单独接地,因为若与其他仪表或电气装置共同接地,接地线中的漏电流对测量信号将产生串模干扰,严重时流量计将无法工作。下面是插入式电磁流量计的简单接线图，供大家参考，有不清楚明白的地方可及时与我公司业务人员联系，争取早日解决问题。

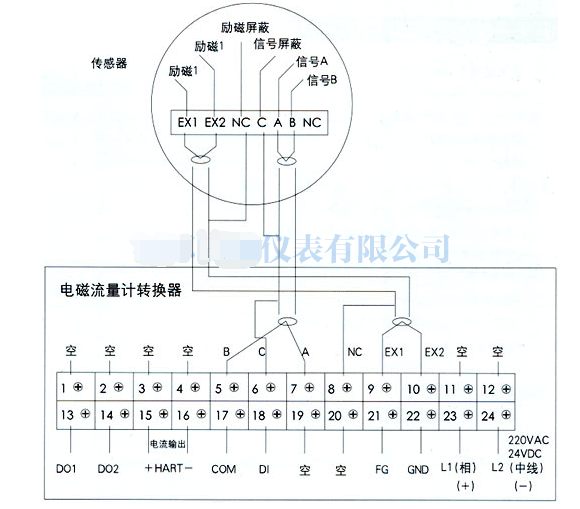

分体式电磁流量计接线方法图
