扩散硅压力变送器的结构组成

来源：作者：发表时间：2024-12-09点击量：

扩散硅压力变送器主要是根据压阻效应原理进行工作。当压力作用于扩散硅活络元件时，其电阻值会发生相应的改动。这种活络元件是经过半导体扩散工艺，将活络电阻集成在硅膜片上而制成。硅膜片作为中心的压力感应部件，在受到压力时会发生细微的形变，这种形变会引起其表面的扩散电阻阻值改动。因为扩散硅具有杰出的压阻系数，使得这种阻值改动与所施加的压力成必定的比例关系。

根据传感器的输出信号大小，扩散硅压力变送器可分为微差压型、规范型、高安稳度型和智能型等几种类型。

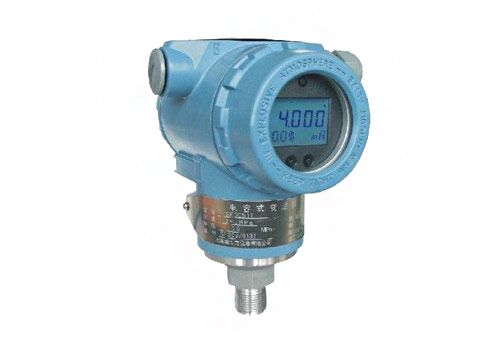

扩散硅压力变送器从结构上来看，扩散硅压力变送器一般由压力传感器、丈量电路和进程联接件等部分组成。

压力传感器：包含了扩散硅活络芯片，它被封装在一个合适的外壳中，以维护其免受外界恶劣环境的影响，一起保证压力可以准确地传递到活络芯片上。

丈量电路：担任将传感器输出的微小电阻改动信号转换为规范的电信号，如4~20mA的电流信号或者0~5V、1~5V的电压信号。这些规范信号可以方便地被操控体系或数据收集体系所接纳和处理。

进程联接件：使得变送器可以与被测压力的介质管道或容器相联接，其规划一般要满意不同的工业使用场景，例如有螺纹联接、法兰联接等多种形式，以习气不同的设备要求和压力介质特性。

扩散硅压力变送器在工业生产和自动化操控中发挥着重要的作用。
