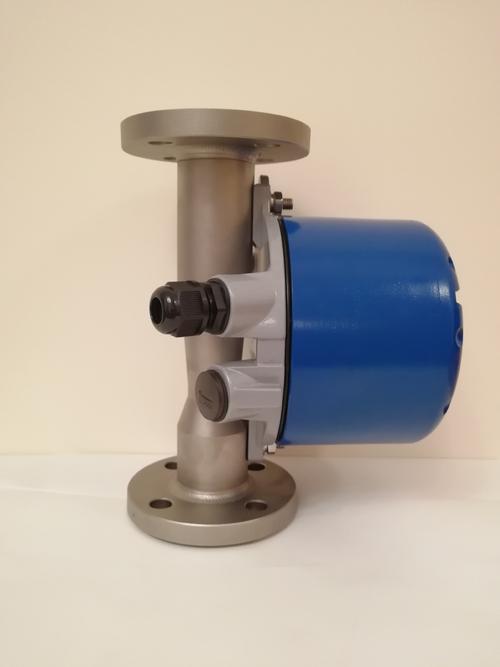

金属管转子流量计的核心安装要求

来源：作者：发表时间：2025-04-21点击量：

金属管转子流量计的核心安装要求包含笔直安装、直管段长度、旁路设置、过滤安装以及环境与介质适应性调整等。详细关键如下：

1.安装方向与笔直度：

（1）有需要笔直安装，流体自下而上活动，笔直度误差需小于2°。

（2）水平安装时需确保水平夹角小于2°，且流向与标明方向一起（仅适用于支撑水平安装的类型）。

2.直管段要求：

（1）入口处需预留≥5倍管径长度的直管段，出口处至少250mm直管段，以确保流速安稳和测量准度。

（2）若测量区存在涡流或扰动，可延长直管段或增设流量安稳器。

3.旁路与维护规划：

（1）工艺管线上需加装旁路管道和阀门，便于检修、清洗或替换流量计时不影响出产。

（2）安装时防止管道应力或振动，法兰需同轴平行并加固支撑。

4.过滤与介质处理：

（1）介质含固体杂质时，上游需安装过滤器；含铁磁性物质时需加装磁过滤器。

（2）高温（>220℃）或易结晶介质应选用夹套型流量计，并采用隔热或保温办法。

5.气体测量的特殊要求：

（1）气体出口防止直接排放大气，需安装阀门以防止浮子处压降导致数据失真。

（2）管道压力需≥5倍流量计压损，确保浮子安稳工作。

6.环境与校准注意事项：

（1）防止强磁场干扰，安装方位需远离变压器、电动机等安装，周围10cm内不可有铁磁性物质。

（2）变送器外壳需接地，接地电阻<10Ω，且屏蔽电缆需单端接地。

（3）带液晶显示或锂电池的外表需防止阳光直射或高温环境（≥65℃）。

总结：金属管转子流量计的安装需严峻遵从笔直度、直管段、旁路规划等中心要求，并根据介质特性（如杂质、温度、磁性）调整辅佐安装，以确保测量准度和长时间安稳性。若安装不妥（如管道应力、振动或杂质未过滤），易导致浮子卡阻或数据失真。
