电磁流量计在城市供水行业中的应用安装使用分析

来源：作者：发表时间：2022-03-09点击量：

近年来,随着国内供水行业自动化技术水平不断提高以及贸易结算计量的要求,电磁流量计得到了越来越普遍的应用和推广,特别是在供水行业中电磁流量计一应用己经得到了广泛的认可。

2、电磁流量计的主要技术特点

（1）由于测量结果与液体的压力、温度、电导率等物理参数无关,所以测量精确度高、工作可靠。

（2）电磁流量计采用现代模拟转换技术和高兴能超大规模集成芯片,对信号进行隔离、滤波、放大机数字处理,精确显示测量结果,操作简单方便。

2 基本原理

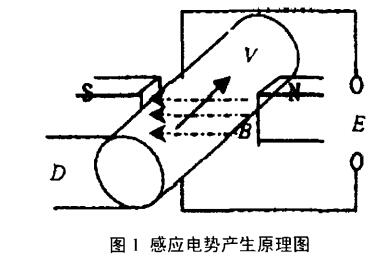

据法拉第电磁感应定律 , 即导电液体在磁场中切割磁力线运动导体中产生感应电势(见图 l) , 其感应电势的大小与磁感应强度、流体做切割磁力线强度等因素成正比。

感应电势产生原理图

电势由下式给出:

E= K X B x V x D 式中: E— 感应电压 ; K — 仪表常数 ; B— 磁感应强度; V— 平均流速 ; D— 测量管内直径。

流量流体时，流体流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速或单位体积流量成正比的电压，因此只要被测的流体具有非常低限度的电导率，其感应电压信号通过两个与液体直接接触的电极检出，并通过电缆传送到放大器，然后，转换成统一的输出信号。

　　3 主要技术特点和使用安装要求　

　　3.1 电磁流量计的主要技术特点

　　　　①由于测量结果与液体的压力、温度、电导率等物理参数无关，所以测量精确度高、工作可靠。

　　　　②测量管内无阻流件，因此无附加压力损失，即对自来水测量无附加水头损失。

　　　　③只有管道和电极与被测液体接触，因此，只要合理选择电极材料，即可达到耐腐蚀、耐磨损的要求。具有使用寿命长，维护要求低的特点。

　　　　④可以测定正、反方向流体的流量。

　　　　⑤输出信号方式比较灵活。有脉冲、电流、频率等方式。
