金属管浮子流量计测量原理

来源：作者：发表时间：2025-04-25点击量：

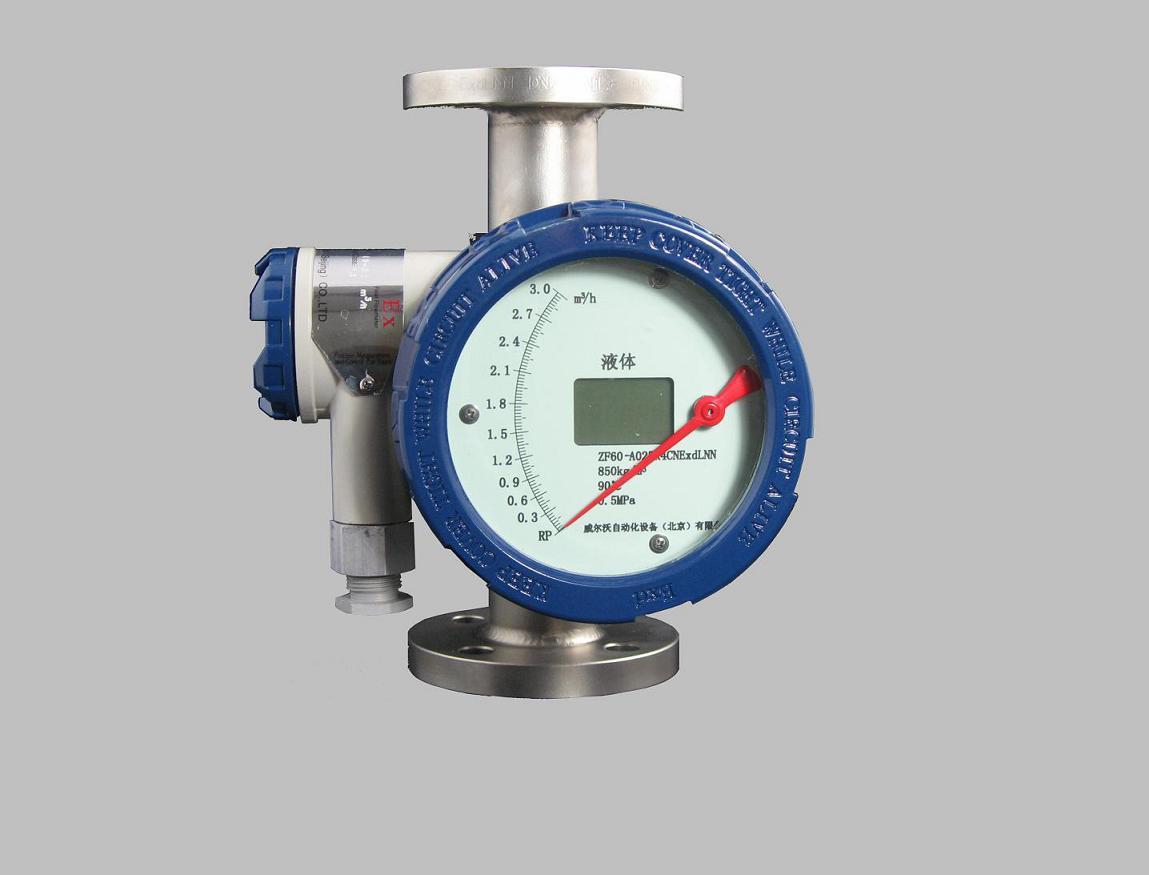

金属管浮子流量计原理结构是由下而上的流体通过直立的测量管时，浮子在压差的效果下上升、浮子上升的高度即代表流量的巨细。并通过浮子中的磁钢与指示器中的磁钢耦合联合传递给指示器，带动指示器中的指针翻滚。

金属管浮子流量计主要由两大部分组成:传感器和指示器。传感器主要由联接法兰、测量锥管、浮子和上下导向器组成，指示器主要由壳体、磁传动系统、刻度盘和电远传系统组成。

在垂直的锥形测量管内，有一可上下移动的测量部件一浮子，当流体自下而上通过锥形管时，浮子遭到流体的效果力，沿锥形管向上移动。当流体的流量增大时，浮子的位移量增大，反之，流体的流量减少时，浮子的位移量变小。也就是说，流体流量的巨细，选择了浮子在测量管中的方位，然后选择了浮子和锥形管之间环形面积的巨细。当流体的流量坚持在一个安稳的流量Q时，浮子也处于一动平衡情况，停留在锥形管中的一方位h，此时，浮子和锥形管之间的环形面积坚持安稳。浮子遭到三个力的效果:浮子的重力G，浮子遭到的浮力F，浮子遭到流体的效果力P，这三个力抵达平衡。根据流体动力学的柏尽力方程、力平衡原理和流体连续性规矩，能够计算出此时通过环形面积的瞬时流体流量，所以，金属管浮子流量计是选用可变面积测量流量的原理。

在浮子的内部，镶嵌一高功用长久磁体，当浮子处于平衡方位时，在浮子周围构成一均匀而安稳的磁场。在锥形管的外面，设备一磁传感器，这样，就能将测量管内浮子的直线位移通过非触摸办法传递到指示器中，通过检测和处理后，显现在指示器刻度盘上或输出相应的标准4~20mA电流信号。
