金属管转子流量计结构解析

来源：作者：发表时间：2025-04-27点击量：

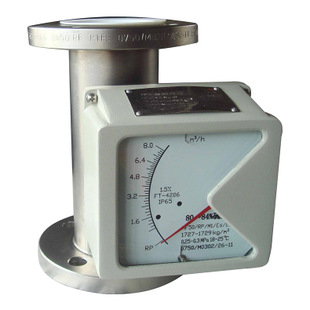

金属管转子流量计（金属转子流量计或浮子流量计）是一种根据变面积原理的流量测量仪表，其中心结构规划兼顾了高准度与实用性。以下是其典型结构组成及功用解析：

1.测量管（锥形管）

（1）原料与形状：一般由不锈钢或其他金属制成，呈垂直装置的锥形管，内径直下向上逐步扩展，形成流体流转通道。

（2）效果：经过锥形规划完成流体流速与浮子方位的线性关系，降低直管段要求。

2.浮子（转子）

（1）原料与类型：浮子多为不锈钢、铝或青铜原料，形状包含圆柱形、锥形或带导向槽的圆盘形，部分规划为中空结构以调整分量。

（2）功用：浮子在流体中受重力、浮力与流体动压力平衡，其高度方位直接对应流量大小。

（3）导向机制：经过导向芯棒或斜槽规划（如旋转浮子）防止与管壁接触，保证稳定性。

3.磁耦合传动系统

（1）组成：包含浮子内置磁钢和外部指示器的磁耦合组件，完成非接触式信号传递。

（2）优势：防止机械磨损，适用于高压、腐蚀性介质环境。

4.指示器与显示单元

（1）类型：传统刻度盘或现代液晶显示屏，可显示瞬时/累计流量，部分支撑背光功用。

（2）信号输出：部分型号集成电信号转换模块，支撑长途传输（如4-20mA输出）。

5.外壳与衔接件

（1）原料：全金属结构（如碳钢、不锈钢）提供高温、高压适应性，外壳保护内部组件并衔接管道。

（2）装置方法：包含直角型（口径≥15mm）和直通型（口径＜15mm）两种规划。

6.辅佐功用模块

（1）供电方法：可选二线制、电池或交流供电，适应不同工况需求。

（2）数据保护：内置数据备份、掉电保护及多参数标定功用，提升长期可靠性。

结构规划特点总结

1.全金属构造：适用于高温、高压及腐蚀性介质，如化工、动力领域。

2.低保护性：磁耦合与非接触规划减少磨损，延长使用寿命。

3.宽量程比：典型流量比10:1，适应小流量到中等流量测量。

经过上述结构组合，金属管转子流量计完成了高精度、高稳定性的流量监测，特别合适工业苛刻环境下的长期使用。
