地下水电磁流量计的安装要求

来源：作者：发表时间：2025-03-19点击量：

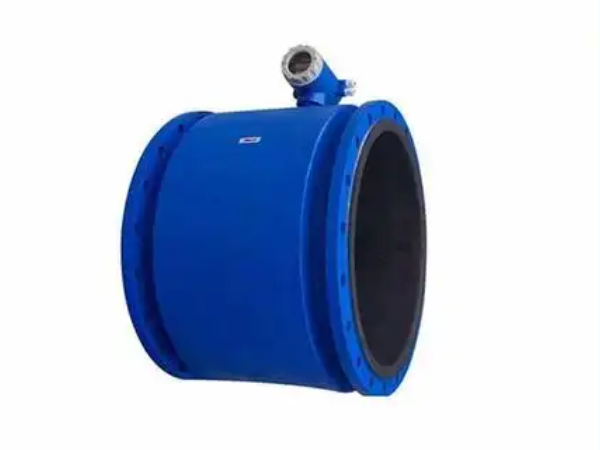

地下水电磁流量计是一种依据电磁感应原理的流量测量仪器，地下水电磁流量计的工作原理依据法拉第电磁感应定律。当导电液体（如地下水）在磁场中活动时，会切开磁感线产生感应电动势，感应电动势的大小与液体的流速成正比。经过测量这个感应电动势，就可以核算出液体的流量。

地下水电磁流量计由磁场产生器（线圈）、测量管道、电极、数据处理单元等组成。磁场产生器用于在测量管道周围创建一个均匀的磁场，测量管道内的导电液体流过磁场时产生感应电动势，电极用于测量这个感应电动势，并将信号传输给数据处理单元进行处理和核算。

地下水电磁流量计的安装要求包括以下几个方面：

1.环境要求：

温度和湿度：电磁流量计应避免安装在温度变化大或遭到安装高温辐射的场所，抱负的环境温度在5℃-55℃之间。湿度应保持在较低水平，避免湿润和含有腐蚀性气体的环境。

振动和电磁烦扰：应远离大型电机、压缩机等振动源和强电磁场，如无法避免，需采取减振办法或屏蔽电缆以避免外界烦扰。

2.安装方位要求：

直管段长度：电磁流量计应安装在直管段上，前直管段长度一般应不小于5倍管径，后直管段长度不小于3倍管径，以保证流速安稳，避免涡流和压力不坚定对测量的影响。

避免弯头和阀门：应避免安装在管道的曲折、分叉或缩径处，以及挨近泵、阀门等产生涡流和压力不坚定的当地。

安装高度：传感器不能安装在管道的高方位，以避免气泡积累影响测量。

3.管道联接要求：

同心度：工艺管与传感器要同心，同轴误差应不大于0.05DN（DN为传感器内径）。

内径匹配：上、下流工艺管的内径应与传感器的内径相同，且满足0.98DN≤D≤1.05DN（D为工艺管内径）。

4.接地要求：

接地电阻：传感器应有杰出的单独接地线，接地电阻应小于4Ω，以避免外界寄生电势的烦扰。在金属管道上可直接接地，在塑料或绝缘管道上需加装接地环或内部接地电极。

5.维护和检修：

安装旁通管：为便利检修流量计，安装旁通管，特别是关于重污染流体或需要不停机维护的情况。
