插入式电磁流量计的详细介绍

来源：作者：发表时间：2025-03-28点击量：

插入式电磁流量计是一种用于测量管道内导电流体体积流量的外表，以下是插入式电磁流量计的详细介绍：

一、组成结构

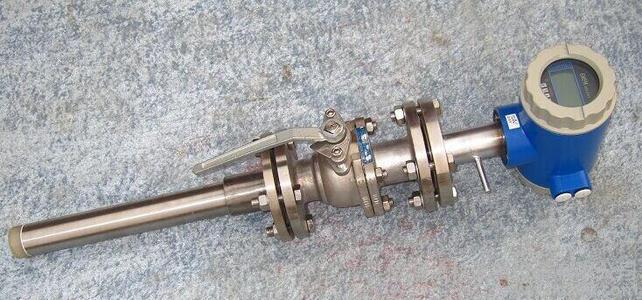

插入式电磁流量计主要由插入式电磁流量计传感器（简称传感器）和插入式电磁流量计转换器（简称转换器）两部分配套组成。传感器的主要组成部分包含测量管、电极、励磁线圈、铁芯与磁轭壳体。

二、工作原理

插入式电磁流量计的工作原理基于法拉第电磁感应定律。在流量计中，测量管内的导电介质相当于法拉第测验中的导电金属棒，上下两端的两个电磁线圈发生恒定磁场。当导电介质流动时，会发生感应电压，管道内的两个电极测量该感应电压。测量管道经过非导电面料（如橡胶、聚四氟乙烯等）与流体和测量电极完成电磁隔离。

三、装置方法。插入式电磁流量计的装置方法主要有笔直装置和歪斜装置两种：

1.笔直装置：传感器插入管道时应与管道断面的笔直直径夹角小于5°，适用于测量管道振荡小的清洁介质。

2.歪斜装置：传感器的轴线与被测管道的轴线夹角为45°，适用于大管径且测量介质中含有其他杂质的液体流量测量，该装置方法水阻小，不宜缠挂。

传感器的插入点有两种选择：一是插入到被测管道的中心轴线上（即1/2倍的管径）；二是插入到管道内壁为管道的1/4处。

四、使用范围

插入式电磁流量计具有广泛的使用范围，可用于测量自来水、钢铁、石油、化工、电力、工业、水利等部门的导电流体流量，亦可测量酸、碱、盐等腐蚀性导电液体。此外，它还广泛使用于市政管理、环保、制药、造纸、纺织、食品、冶金以及水利建设等领域。

五、特点

1.高准度测量：插入式电磁流量计可提供双向高准度测量，是泄漏检测的抱负流量计。

2.不腐蚀：采用不腐蚀全不锈钢原料，使用寿命长。

3.装置简略：可不断流，现场可带压开孔，具有一定的装置优势。

4.适应性强：完全适用于水、污水、酸、强碱等导电率在5us/cm以上的液体流量检测。

综上所述，插入式电磁流量计凭借其高准度、不腐蚀、装置简略以及适应性强等特点，在工业生产中的各行各业得到了广泛的使用。
